把集成电路测试课程真正开起来 | 新品 · IECUBE-3839集成电路测试ATE平台
05.27.2024

集成电路测试是集成电路产业链中必不可少的一个环节,包括实验室测试和量产测试,贯穿了芯片从研发设计到上市的整个过程。近些年,随着国产替代芯片需求的飙升,集成电路测试工程师在国内集成电路就业市场上的需求也愈发旺盛。

在人才供给侧,国内高校普遍缺乏集成电路测试人才培养的所需课程已是业界共识,然而目前能够把集成电路测试课程真正开起来的高校却为数不多。集成电路测试是一门实践性很强的行业技术,课程内容和教学案例需要与行业场景紧密结合,这给缺乏行业经验的高校老师带来了极大的挑战;另一方面,课程开设还需要设备的支撑,而行业中用的集成电路测试设备对于教学而言存在成本高、自动化程度过高、缺乏配套教学资源等不足。面对以上的开课难点,该怎么为高校提供一条即贴近行业场景,又能更合理地满足教学需要的集成电路测试课程开设路径呢?


集成电路测试人才需求

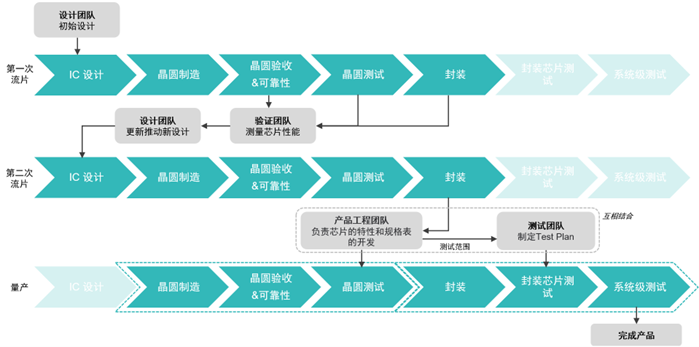

在制定开课方案之前,需要先充分了解行业集成电路测试人才的需求。设计团队完成芯片初始设计后进行第一次流片,流片后的晶圆或者经过封装后的芯片需要对其性能进行测量,以帮助设计团队优化设计。这部分的设计验证工作通常发生在设计公司(Design House),由其中的研发测试工程师和设计工程师一起协同完成;优化后的芯片设计会进行再次流片,如果芯片经过测试满足设计要求,则需要为芯片的量产测试制定测试方案,开发量产测试系统和程序,这部分的量产测试开发工作通常发生在测试服务公司(Testing House)、测试设备公司或者设计公司,由其中的ATE测试工程师牵头完成。芯片正式量产后,开发好的量产测试程序被部署到封测厂的产线,由其中的产线测试工程师负责操作和维护



由此可以看到,设计公司、测试服务公司、测试设备公司和封测厂都需要集成电路测试工程师,而非只有封测厂才需要,下图为研发测试工程师和ATE测试工程师的典型工作场景。

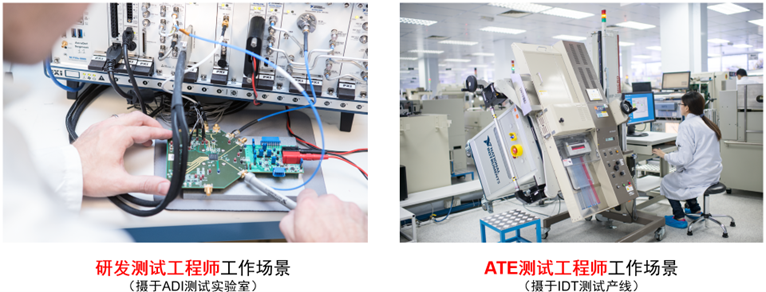

两种典型测试工程师工作场景

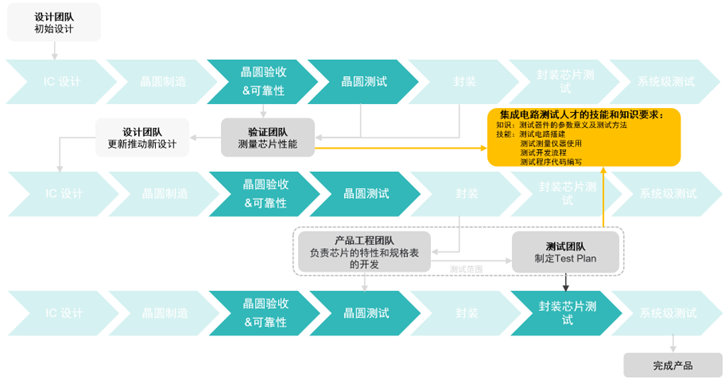

基于以上对集成电路测试工程师的用人方和岗位情况的了解,便可以总结出集成电路测试人才所需的核心知识和技能,如下图所示:


集成电路测试人才核心知识&技能图


综上所述,学生掌握测试原理及测试方法,具备测试电路搭建、测试仪器使用、测试流程开发和测试程序编写等技能,便可以设计公司、测试服务公司、测试设备公司和封测厂从事集成电路测试相关的工作,有更为多元的职业选择和更加宽广的就业前景。

那么接下来,让我们看一下IECUBE-3839是如何帮助培养和提高学生这些能力的!

全面匹配集成电路测试相关岗位能力培养需求的革命性产品


明确了集成电路测试人才需求后,便可以制定出更具有针对性的课程目标和课程内容。由于集成电路测试是一项软硬结合且实践性很强的技术,需要通过实践设备来培养对应能力,而市场上却很难找到合适的实践设备。IECUBE-3839具备能够贴近行业设备工作场景和技术架构、充分考虑教学需求、配套完整教学资源、成本适中的优势。

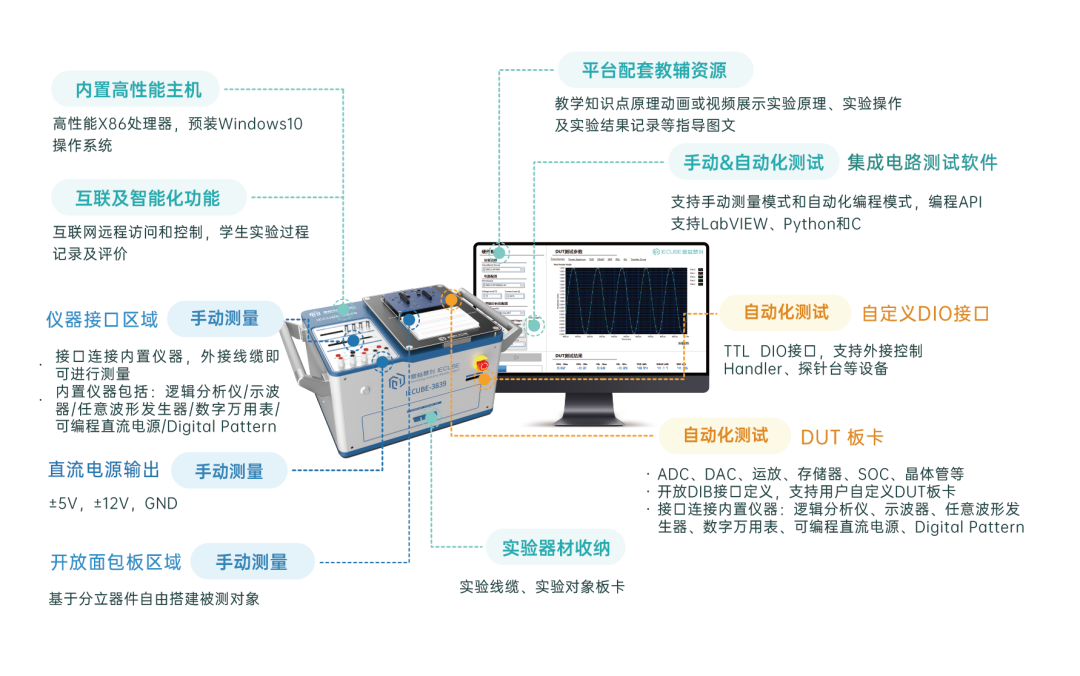

IECUBE-3839集成电路测试ATE平台功能一览



贴近行业设备工作场景和技术架构

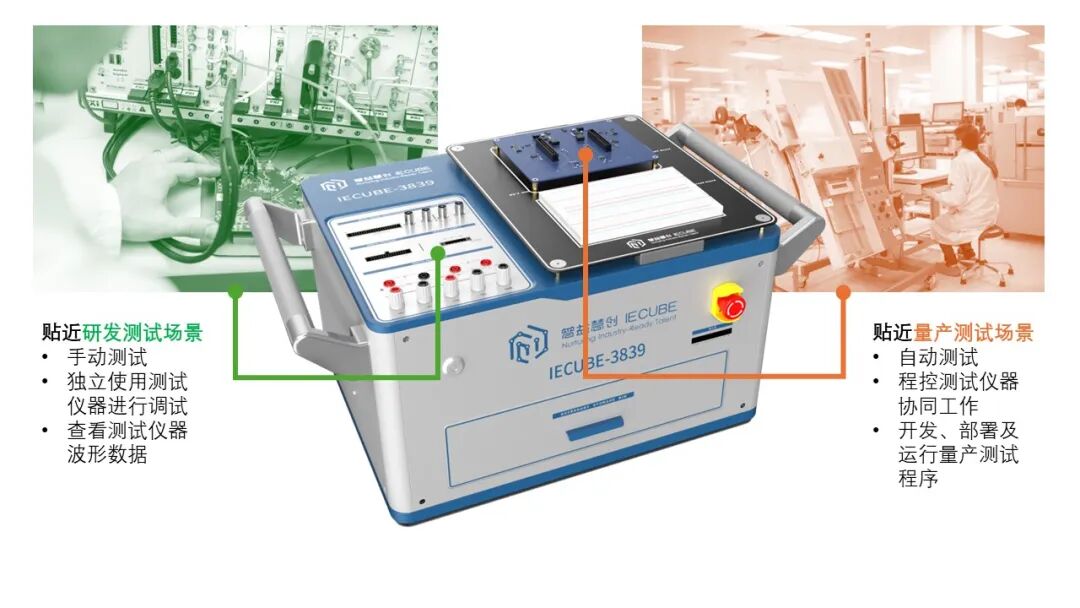

IECUBE-3839设置了手动测试区,还原了研发测试工程师的工作场景,学生可独立使用测试仪器进行调试,并查看测试仪器的波形数据。同时,还开发了自动测试区,还原了ATE测试工程师程控测试仪器协同工作的场景,学生可自行开发部署及运行量产测试程序。



贴近测试工作场景

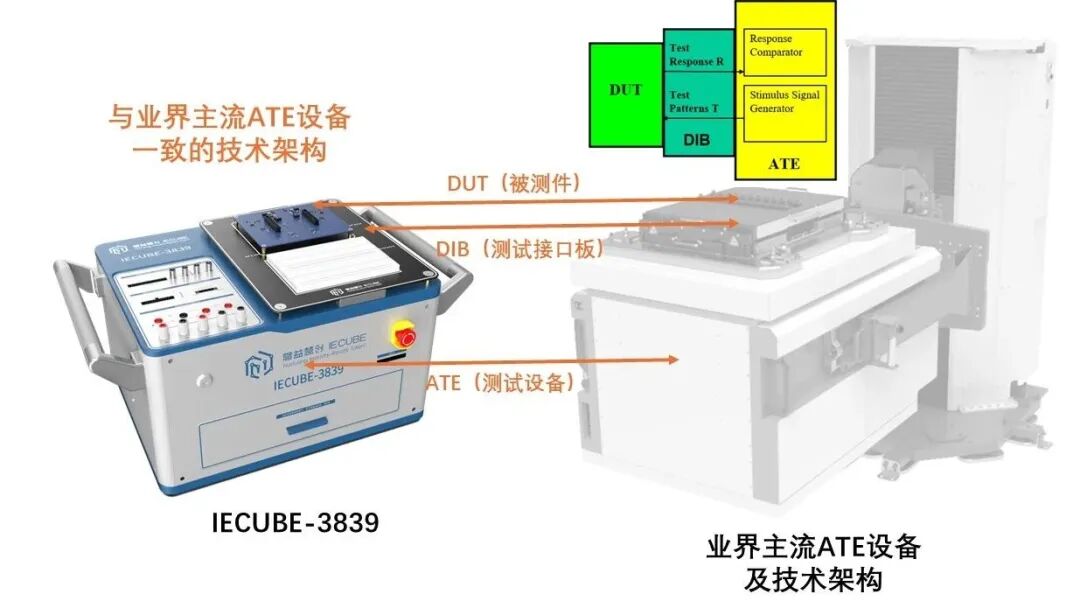

IECUBE-3839还拥有与业界主流ATE设备一致的技术架构,主要由 DUT(被测件)、DIB(测试接口板)、ATE(测试设备)组成。


贴近主流ATE设备技术架构



充分考虑教学需求

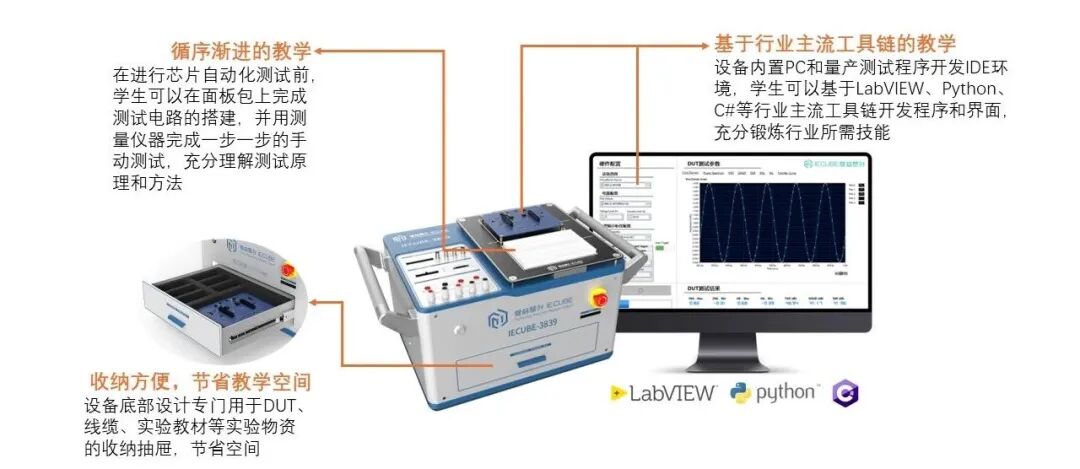

IECUBE-3839秉持循序渐进的教学理念,在进行自动化测试前,学生可以在面包板上通过测试电路的搭建,完成手动测试,帮助学生充分理解测试的原理及方法;另外,设备内置PC和量产测试程序开发IDE环境,学生可以基于LabVIEW、Python、C#等行业主流工具链开发程序和界面,锻炼行业所需技能。设备底部专门设计了用于DUT、线缆、实验教材等实验物资的收纳抽屉,帮助节省空间。



面向实际教学需求的IECUBE-3839


配套完整教学资源

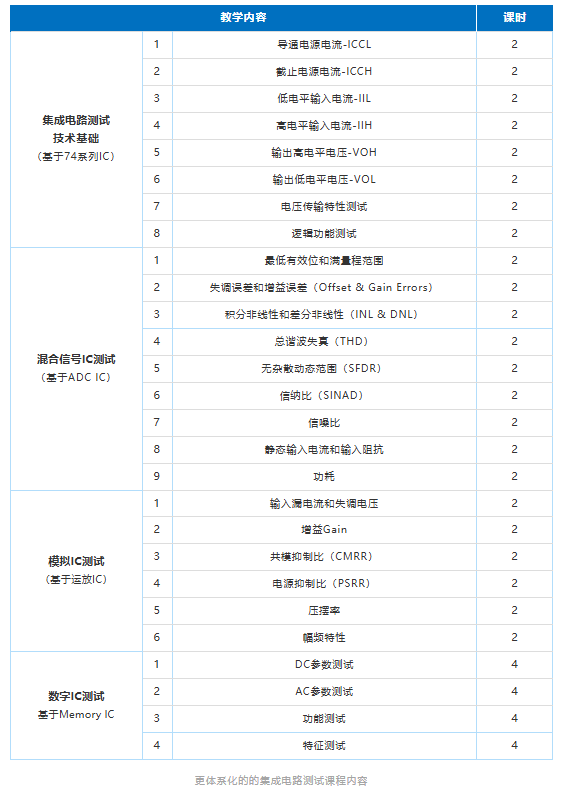

IECUBE-3839配套包括集成电路测试技术基础、混合信号IC测试、模拟IC测试、数字IC测试在内的62个课时的教学内容。




实践教学数智化能力





过去的实践课往往缺乏对于学生实践的“过程性”评价数据,这样实践课程在工程教育专业认证改革的背景下面临改革压力。IECUBE-3839由于采用了一体化的仪器硬件架构和统一的操作软件,具备了采集学生实验“过程性”数据的天然优势,IECUBE-3839仪器软件面板在学生做实验的过程中可以自动无感地把学生的实践用时、仪器具体操作和次数等信息记录下来并上传IECUBE Online数智化平台,最终给出学生实践的“过程性”评价数据,帮助高校实验课程形成大数据的全量化、智能性的教育教学评价体系。

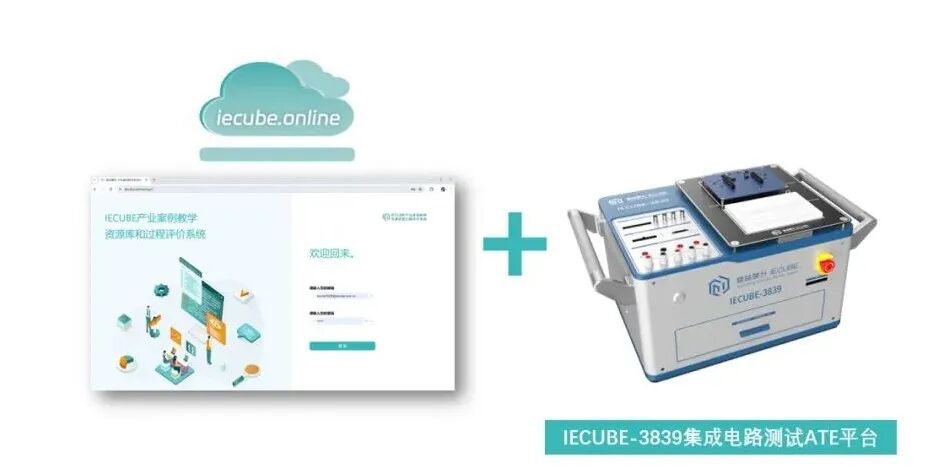

IECUBE Oline + IECUBE-3839


IECUBE-3839:曾益慧创“新”一代集成电路测试产品

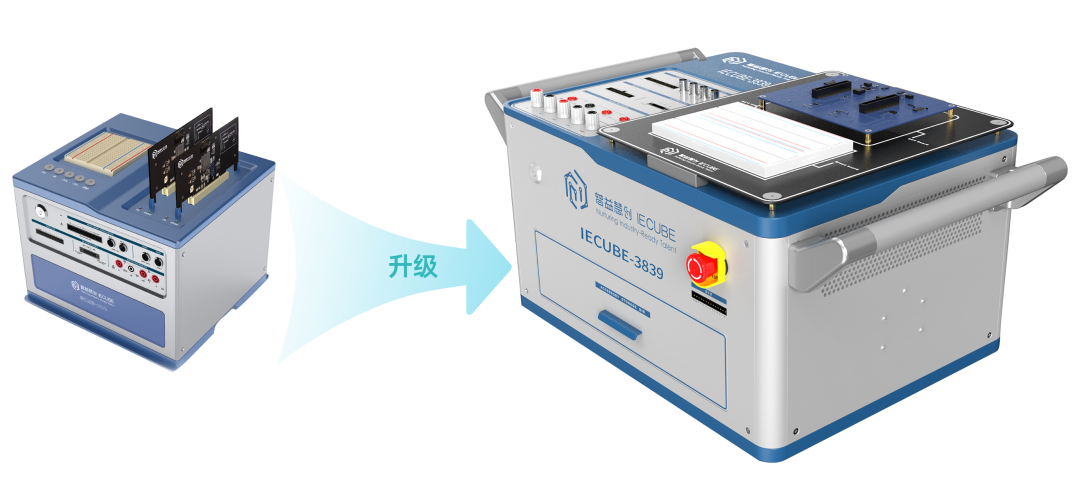

IECUBE-3100全新升级为IECUBE-3839



IECUBE-3839是曾益慧创在原有IECUBE-3100集成电路测试教学实训平台的成功经验上,于2024年推出的全新升级产品。IECUBE-3839保留了IECUBE-3100的产品核心架构和功能,在测试仪器能力方面新增Digital Pattern功能,提升了产品对数字IC测试功能的覆盖度;在设备集成度方面把PC、操作系统和软件集成到一台设备中以提升用户使用便利性;在产品外观设计方面更贴近行业ATE以提升教学和行业场景的结合性。


深耕集成电路教育 · 广获国内外认可

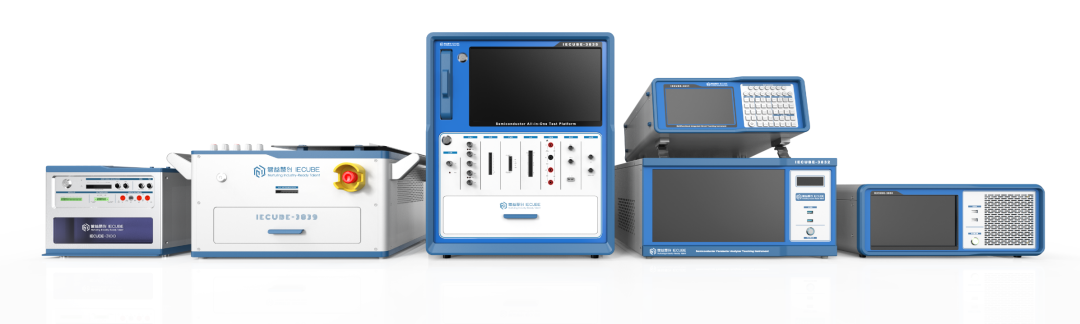

IECUBE集成电路产品矩阵

曾益慧创作为教育部“集成电路设计与集成系统”虚拟教研室的发起单位,已深耕集成电路教学领域多年。公司基于慧创教育研究院工程教育范式研究成果,通过与国内外多所院校的教学及科研合作、行业龙头企业的合作,现已形成体系化的集成电路专业建设方案和完整的教学产品矩阵,其中IECUBE集成电路测试设备,截止2024年已经支持了国内60+高校和机构建设集成电路测试课程,获得了院校师生的广泛好评。




IECUBE集成电路测试设备已支持院校(部分列举)



作为曾益慧创多年集成电路测试教学设备经验积累下的升级之作,相信新一代IECUBE-3839集成电路测试ATE平台,能够为集成电路测试教学提供新体验,创造为高校师生集成电路测试教学提供更多可能性,助力国内外的集成电路测试人才培养更上一层楼!



打造学科竞赛,支撑创新活动

最后,曾益慧创还围绕IECUBE-3839打造了学科竞赛生态支撑,在教育部A类赛事“2024年全国大学生集成电路创新创业大赛”中设立曾益慧创杯,使得以IECUBE-3839集成电路测试ATE平台为基础构建的集成电路测试实训室,在课后可以作为开放创新实验室,支撑学生竞赛和课外创新活动。(点击本段文字,了解2024年全国大学生集成电路创新创业大赛“曾益慧创杯”)

以上就是曾益慧创集成电路新品IECUBE-3839集成电路测试ATE平台的全部产品介绍,如果大家还想了解更多产品信息,可以点击阅读原文访问IECUBE官网留下您的联系方式预约售前咨询或产品试用服务,我们会尽快与您取得联系!
