OPTOMOS-1000 光电探测表征系统

配置专属产品方案
OPTOMOS-1000 光电探测表征系统
方案介绍
可支持课程实验
推荐实验室配置
成功案例推荐
OPTOMOS-1000 光电探测表征系统
OPTOMOS-1000 光电探测表征系统

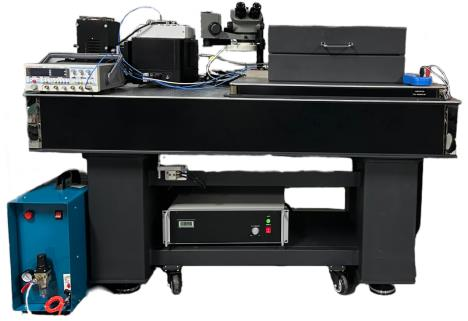

OPTOMOS-1000 是针对光电探测器开发的一套测试系统,功能包括:I-V特性曲线、光电流谱,光功率谱,响应度谱、量子效率谱、 探测率谱, 光响应时间 (3DB带宽),低频噪声,输出特性、转移特性和脉冲I-V线等。该系统结构包括气浮光学平台,氙光,单色仪,显微镜、高(低)速电流放大器,数据采集器,与电脑控制终端等。
1/f

噪声测试与分析

50ns

电调制光开关

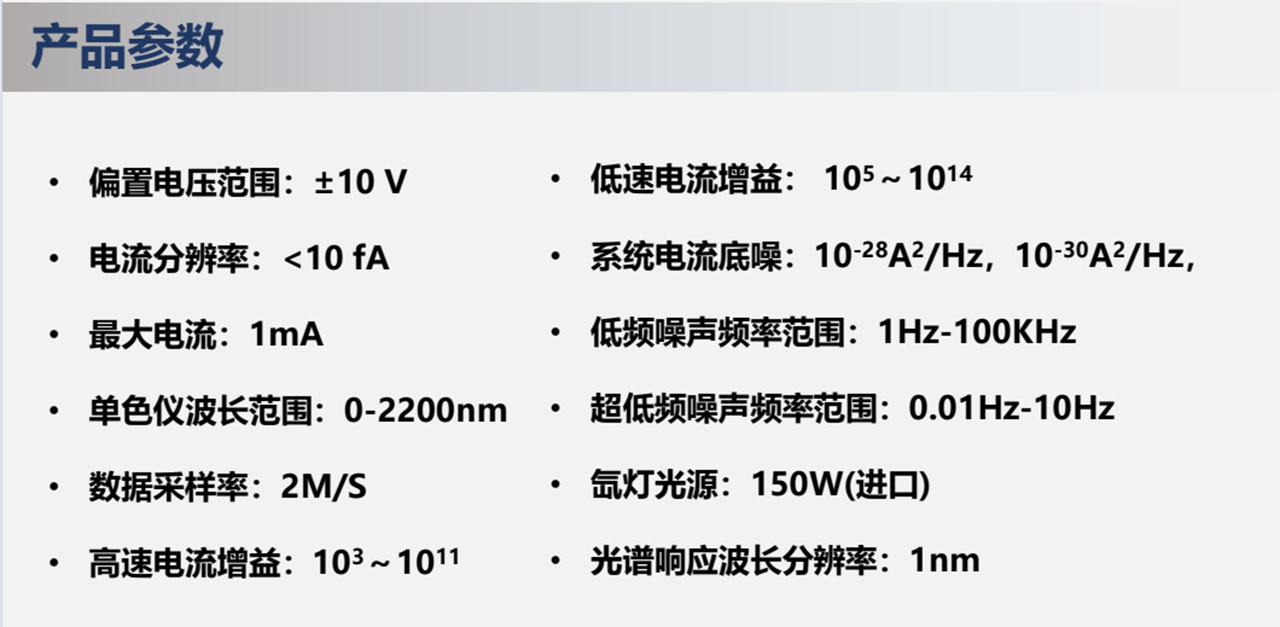

产品参数
产品参数
软件介绍

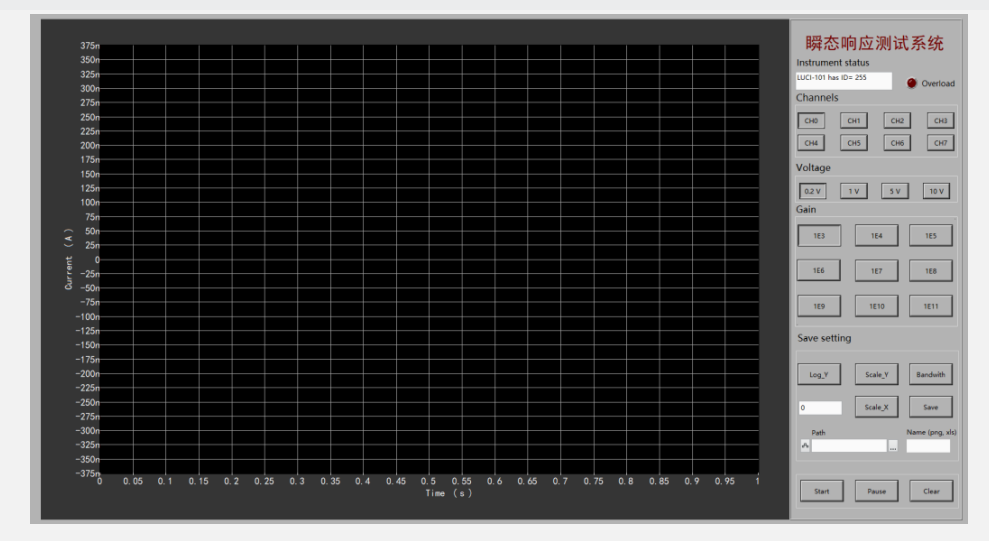

光响应时间测试软件界面
光响应时间测试软件界面

1、功率信号发生器调制激光二极管,电流上升时间小于50ns,实现快速光开关; 2、多种电流放大器模块可选,最大光电流响应时间小于100ns; 3、时间分辨可调,电流幅值自动调整,让波形更加完美; 4、在线选择时域数据,自动拟合计算并一键显示3dB带宽。 注:50纳秒的电调制光开关,实现亚微秒级的光电流响应测试。

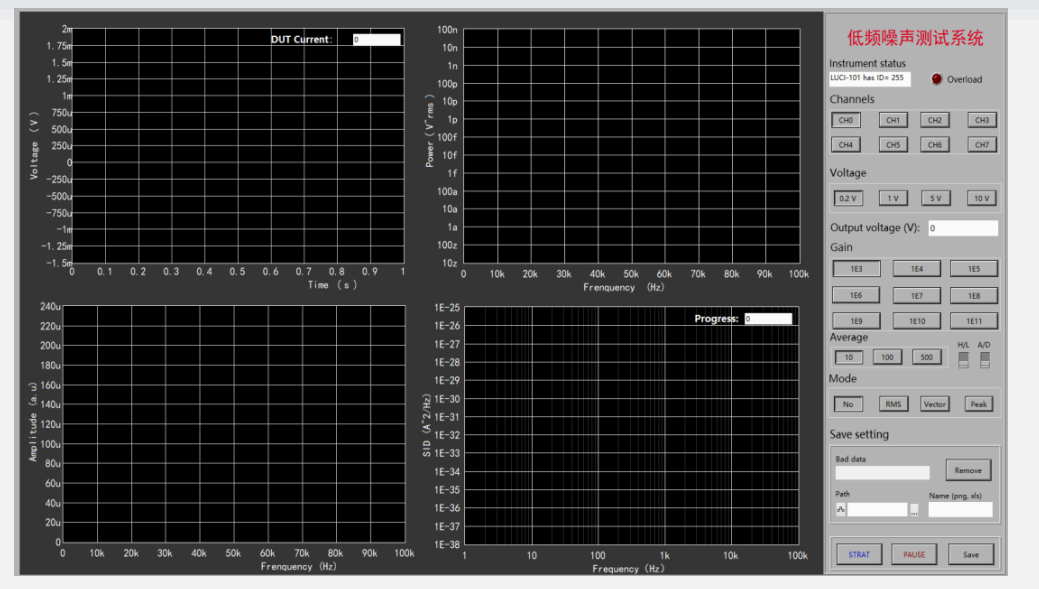

(超)低频噪声软件界面
(超)低频噪声软件界面

1、真实1/f 噪声的测试与分析,揭示缺陷对电流的动态影响; 2、底噪小于10-28A2/Hz(或10-32A2/Hz ),轻松测试nA级(或pA级)电流噪声; 3、直流与交流一键切换,物理去除直流分量对1/f曲线的影响; 4、动态平均可视化,RMS、Vector、Peak三种数据处理方式,最高平均500次; 5、去除坏点功能,有效剔除外部干扰数据,确保整体噪声分析的准确性; 注:1/f噪声定义了锁相频率下的最小光信号功率以及最小信噪比。

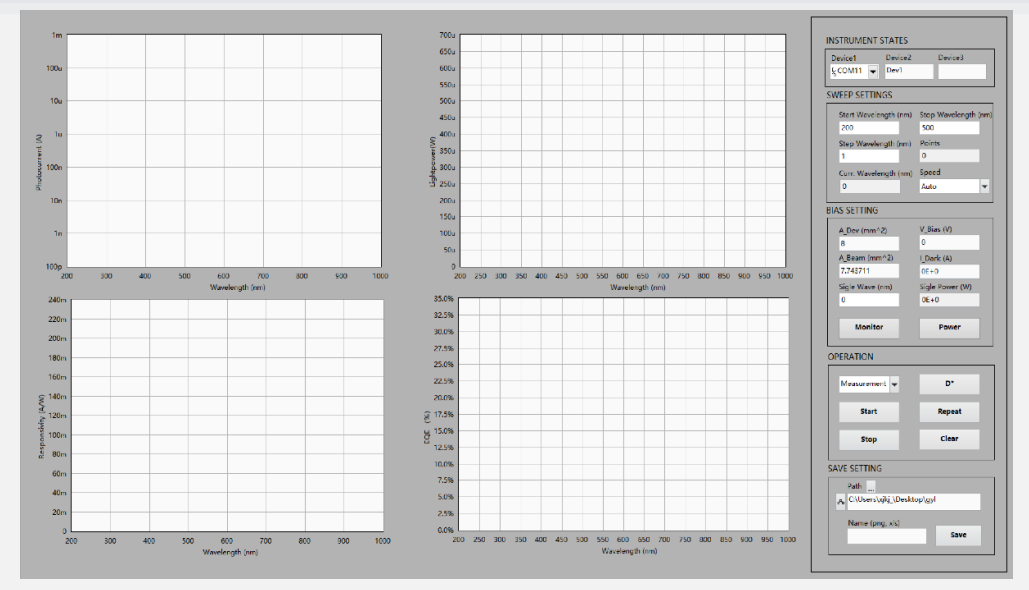

光电谱响应测试软件界面
光电谱响应测试软件界面

1、自动测试光电谱响应参数:1)光电流谱;2)响应度;3)量子效率;4)探测率; 2、光功率谱自动测量与标定,保证光谱响应结果的准确性; 3、Repeat功能实现不同条件下光谱响应曲线的同时测量与显示; 4、fA级的电流测试能力,精准测量极弱光响应信号和极小暗电流; 注:一键矫正和自动测量,实现极弱光信号的连续谱曲线测量,极大节约时间成本。

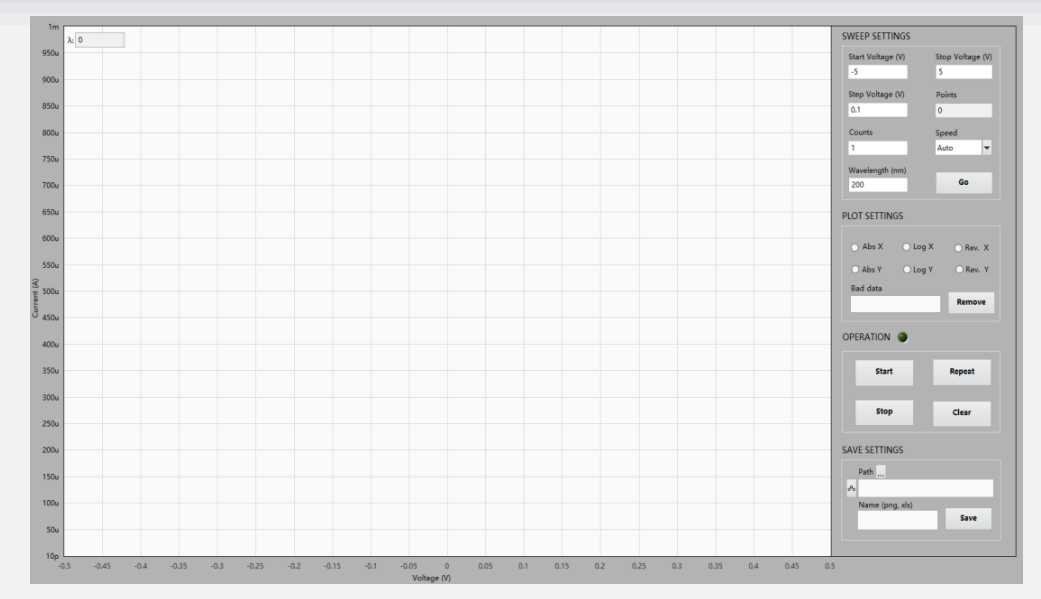

I-V特性曲线扫描软件界面
I-V特性曲线扫描软件界面

1、fA级电流测试能力,屏蔽效果极佳,减少外界电磁干扰; 2、自动设置入射单色光波长,暗电流与光电流曲线精准扫描; 3、Repeat功能实现不同条件下曲线的同时测量与显示; 4、任意设置曲线来回扫描次数,有效表征电荷注入效应; 5、在线坏点删除功能,让曲线规律更加明显; 注:媲美keithley 4200-SCS的电流测量精确,实现设备的最高性价比。

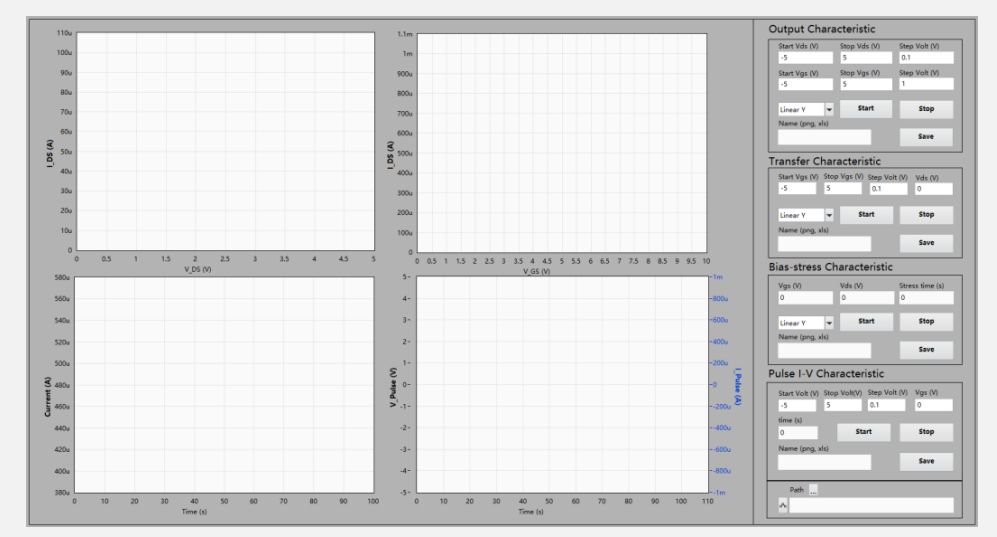

电学特性测试软件界面
电学特性测试软件界面

1、主要功能:1)输出特性;2)转移特性;3)I-t特性;4)脉冲I-V 2、fA级三端电流曲线扫描能力; 3、I(R)-T测试,表征固定偏压下电流随时间变化; 4、双Y轴脉冲I-V,表征不同电压下电流的动态变化; 5、支持图片(bmp)和数据(xls)两种格式的同时存储; 注:支持三端器件电学表征,偏压应力电流退化跟踪,脉冲电压激励测试。

光响应时间测试软件界面
(超)低频噪声软件界面
光电谱响应测试软件界面
I-V特性曲线扫描软件界面
电学特性测试软件界面

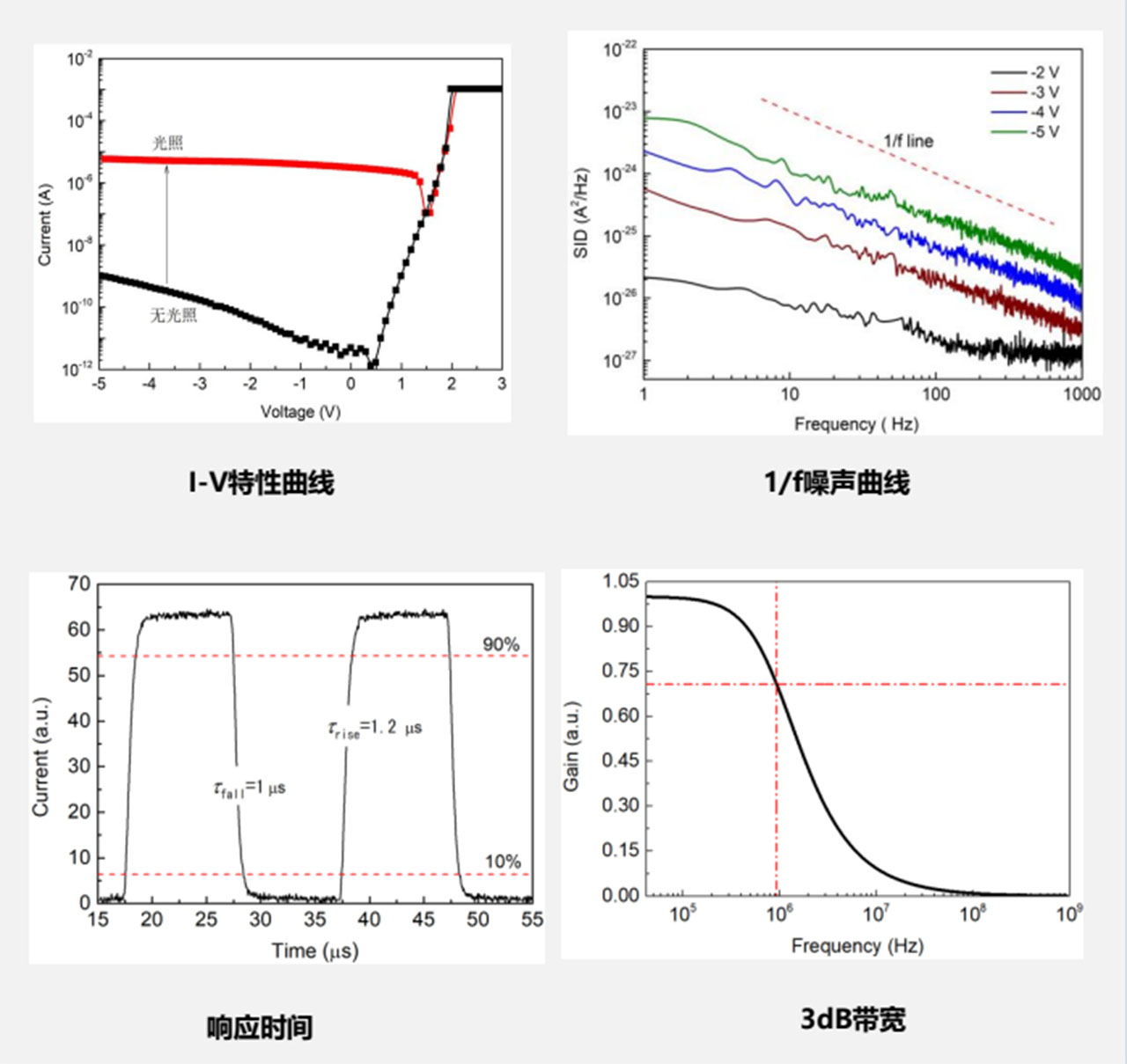

结果展示(一)
结果展示(一)
结果展示(二)
结果展示(二)
结果展示(三)
结果展示(三)
