什么是PXI


在一个PXI系统中,包含一个用于供电和散热的机箱,以及用于模块化仪器和I/O模块互联的通信总线,这些模块的控制通过一个嵌入式控制器或者外部PC完成,用户可以用一种或者多种NI专门开发的工程软件工具来自定义PXI系统。

PXI系统包含4个部分:PXI机箱、PXI控制器、PXI模块和软件。


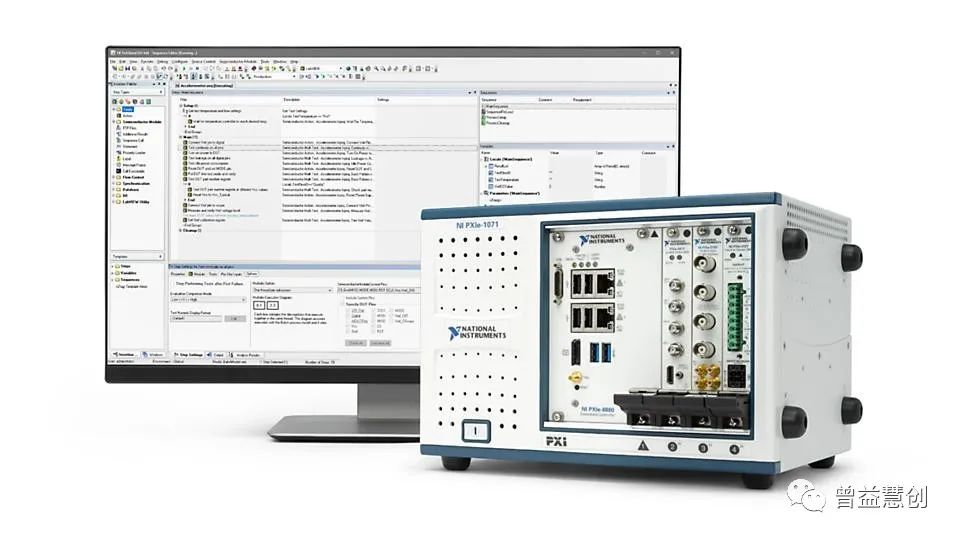

PXI机箱

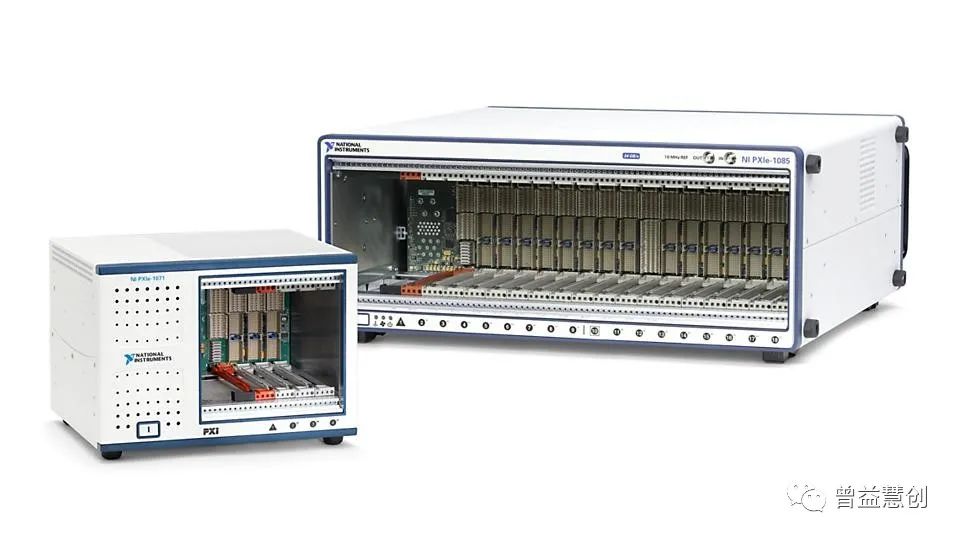

PXI机箱包含了PXI模块和控制器,并将它们连接到一个用于提供定时和同步功能的高性能背板。PXI机箱可兼容PXI、PXI Express和PXI混合模块。

PXI机箱具有如下的优势和特点:

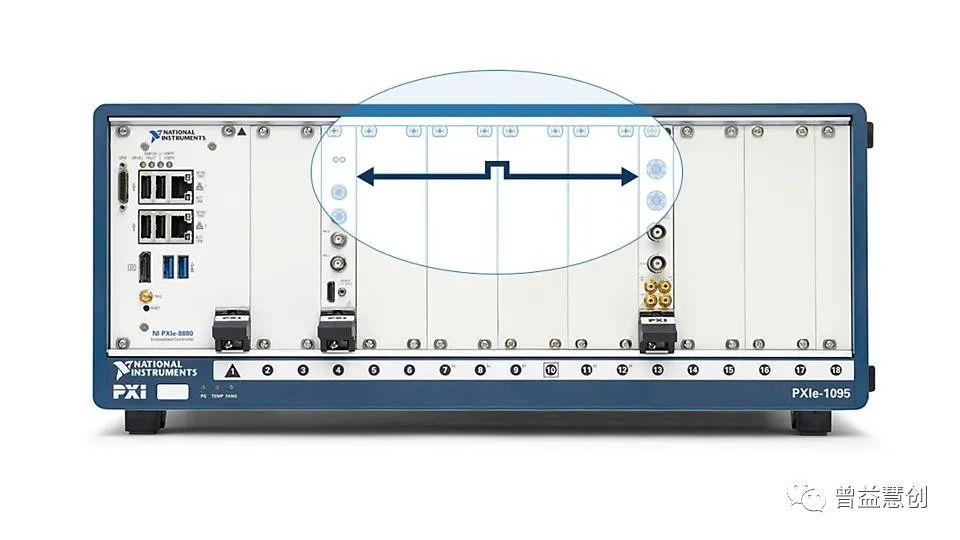

  • 集成的定时和同步:用户可以使用PXI机箱底板上的共享信号,更轻松地同步模块和测量。背板使PXI模块能够发送和接收触发信号并共享系统参考时钟,而无需外部布线。集成的定时和同步功能可帮助用户大幅度提高测量精度,应用高级触发方案或通过同步多个设备来获得极高通道数的应用。

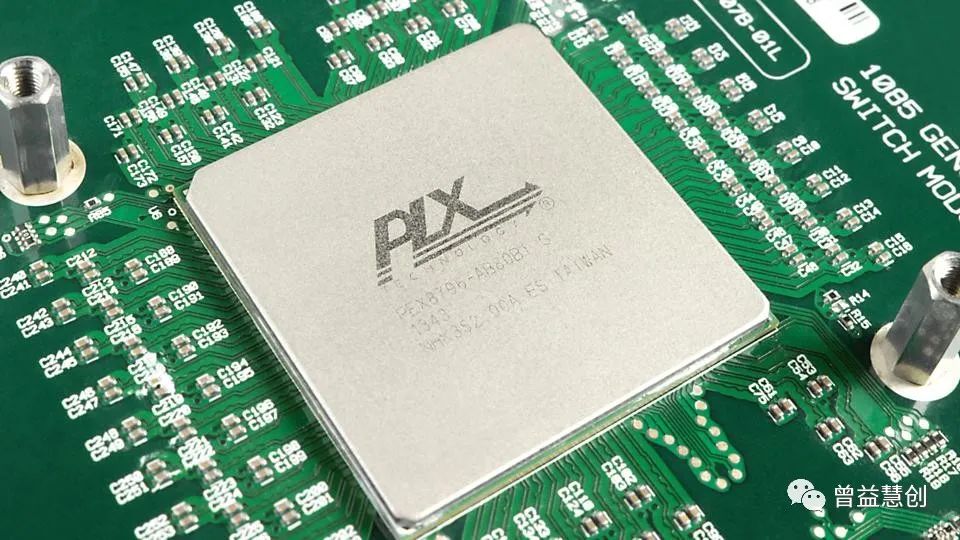

  • 高性能处理和吞吐量:PXI平台随着过去几十年来人们对处理能力和带宽不断增长的需求而不断发展。随着技术的进步,该平台也在不断演进,通过集成PCI Express开关来提高数据吞吐量,集成英特尔多核处理器来实现更快更高效的并行测试,而赛灵思的FPGA技术则将信号处理算法推向边缘端,TI和ADI推出的数据转换器也在不断提高PXI仪器的测量范围和性能。




  • 减小尺寸、重量和功耗:PXI仪器仅包含相关的仪器电路。这是因为中央处理和控制功能被指定给共享控制器,并且通过连接到控制器的外部外围设备进行人机接口连接。这种模块化系统以紧凑的外形提供了高性能,可节省桌面或制造车间的空间。






 PXI控制器


PXI控制器提供嵌入式和远程两个选项。嵌入式控制器包含运行PXI系统所需的仪器,无需连接外部PC;而远程控制器则可让用户通过台式机、笔记本电脑或服务器计算机控制PXI系统。


 PXI模块

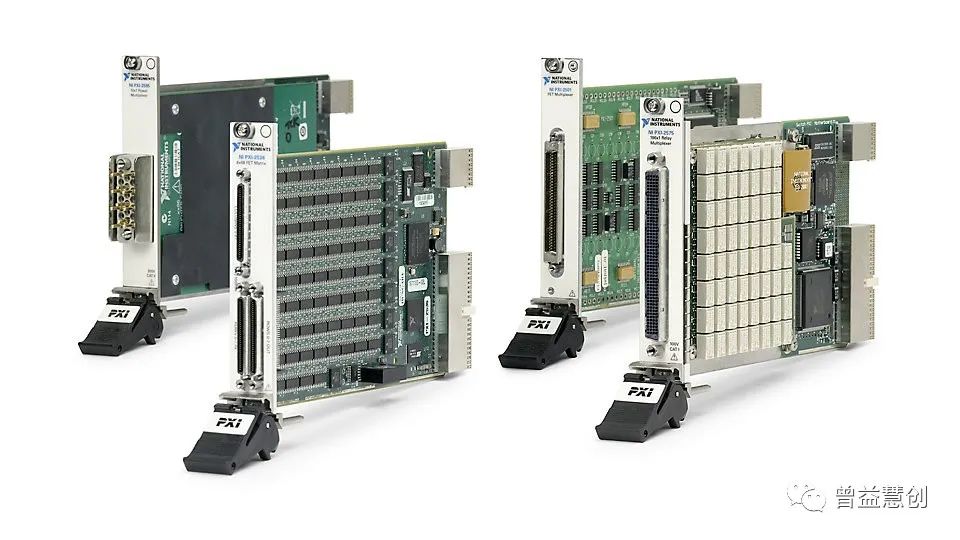

PXI模块可连接到总线标准、采集数据和图像、触发和同步设备、生成和路由信号以及进行各种测量,帮助用户轻松构建测量和自动化系统。


  • 丰富的仪器和I/O种类:NI向市场推出了超过1500种PXI产品,测量范围从DC涵盖到毫米波。利用这些软件定义的模块化仪器,用户可设计和部署灵活的测试系统,根据需要快速重新调整系统的用途。

  • 测量性能与质量:NI将多个专利技术集成到这些模块化仪器中,确保它们的性能处在业内的高水平,同时为一些要求较高的应用提供可靠的测量质量。这些技术包括:

    • 同步内存核心(SMC)

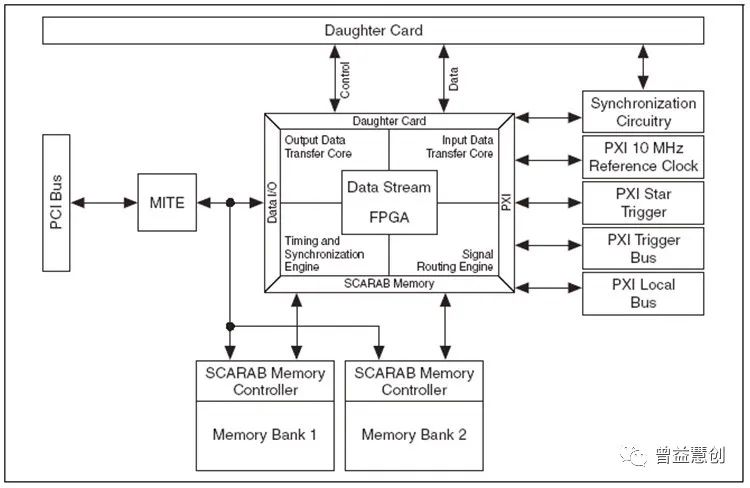

    • 用于模块化仪器的NI-TClk定时与同步技术

    • 用于多功能数据采集的NI-STC3定时与同步技术

    • 用于数据采集的NI-MCal校准算法



    软件

PXI系统支持用户用LabVIEW、Python、C或者MATLAB进行开发应用,很大程度的兼容各种用户习惯的软件开发工具链,借助以软件为中心的灵活性,提高生产力。



NI丰富的软件产品组合可帮助用户快速将想法变为现实。这种软件灵活性使用户可以自定义和重新配置系统,以满足随时间推移而变化的测试需求。LabVIEW等应用开发环境、TestStand等测试管理软件以及PXI模块化仪器相结合,提供了一个集成的解决方案,可简化测试开发并减少长期维护。
